产品说明 Product Description

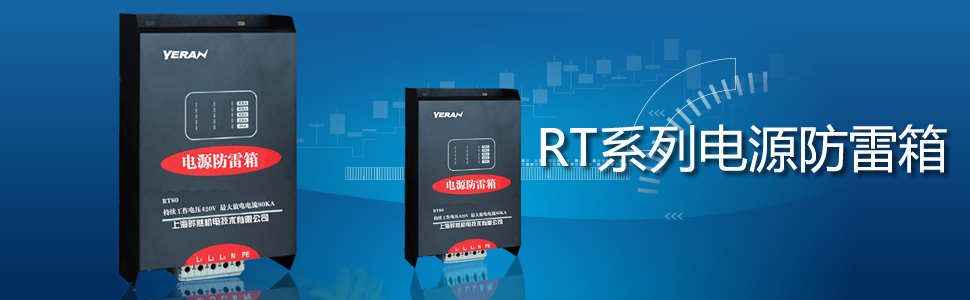

单、三箱交流电源防雷箱适用于B、C、D级过电压保护，主要安装在室内低压配电柜（箱）处，当电源线路产生操作过电压或雷击的过电压时，防雷箱能立即在纳秒级的时间内迅速导通，将过电压的幅值限制在设备的安全工作范围内，同时将过电压的能量泄入在地。RT电源防雷箱系列产品适用于TT、TN供电系统。
主要技术参数 Main Technical Parameters
| 型号Model | RT80 | RT100 | RT120 | RT150 | RT200 | |
| 额定工作电压 Un(V) | 三相220V/380V | |||||
| 最大持续工作电压Uc(V) | 420V | |||||
| 标称放电电流In (8/20µs)KA | 40 | 60 | 80 | 100 | 150 | |
| 最大放电电流Imax(8/20µs)KA | 80 | 100 | 120 | 150 | 200 | |
| 冲击电流 I imp(10/350)KA | 10 | 12.5 | 15 | 20 | 25 | |
| 保 护水平Up |
L-N保护模式(8/20) | U40KA≤1.3KV | U60KA≤1.6KV | U80KA≤1.8KV | U100KA≤2.2KV | U150KA≤2.5KV |
| N-PE保护模式(8/20) | U40KA≤0.8KV | U60KA≤0.9KV | U80KA≤1.0KV | U100KA≤1.2KV | U150KA≤1.4KV | |
| 响应时间Response Time ns | <25ns | |||||
| 接入导线面积（mm2） | 16≤S≤35 | |||||
| 外形尺寸Dimension | 270×180×67mm | |||||
| 工作环境Operating Environment℃ | - 40℃ ~ + 85℃ | |||||
| 相对湿度Relative Humidity(25℃) | ≤95% | |||||
（注：产品参数可能因技术发展和应用条件不同而有所改变，请以产品说明书为准。）
产品特点 Product Features
1、选用进口优质压敏电阻。
2、采用插拔式可带电维护的电源模块。
3、内置过流，温控断路技术。
4、共模、差模，全模保护。
5、残压低，响应时间快，通流量大。
6、电源模块开路，声光报警，并提供远程开关信号。
7、可配雷电计数器、单相、三相过电压计数器。
8、面板显示提供保护状态的显示（正常、老化、失效）。
使用与维护 Usage and Maintenance
1、安装时必须断开电源，严禁带电操作，打开防雷箱，将保护区电源线和接地线（PE）引入防雷箱，根据标识用多股铜芯线将防雷箱牢固并联安装在被保护设备前，尽可能的靠近要保护的设备。
2、防雷箱接地线连接在附件的接地汇流排或PE线上，所有被保护的设备、防雷箱及其它防雷设备必须做等电位连接且连接线应短而直（最佳距离0.5米内）。
3、防雷箱性能稳定，使用中无特别维护，为防止防雷器老化、失效应定期检测，当发现故障指示灯亮时应检测模块接触是否良好，否则应更换模块。

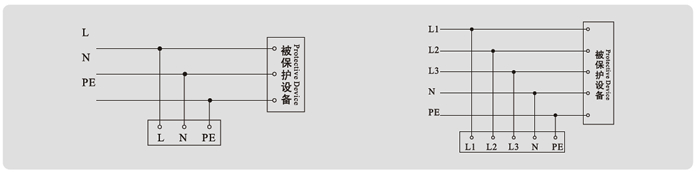

安装接线图 Installation and Connection Diagram
